如何绘制功能架构图

基本概念

功能架构图用于对产品进行顶层设计，通过业务功能的拆解和抽象，确定业务的范围和边界。

具体而言，功能架构图就是在一个平面内将不同类型的元素归类到不同的分区。

这个归类的过程需要遵循如下两个原则：

1. 同一区域内的要素具有高内聚的关系，不同区域的要素具有低耦合的关系。

2. 每个区域内的要素，必须粒度相同。

绘制方法

核心思路：纵向分层，横向分区

纵向分层

首先要按照业务的特性确定一个基本的分层方案，分层的目的在于将产品按照不同的功能类型进行拆分，确定架构图的基本框架。常用的分层方案有两种：按照过程分层和按照结构分层。

同一层可以标注为一个颜色。

1. 按照过程分层

按照过程分层即按照业务的先后次序进行分层，比如数据处理平台可以按照数据的发生和应用过程进行分区，从下到上，依次为数据采集、数据存储、数据管控、数据查看等。

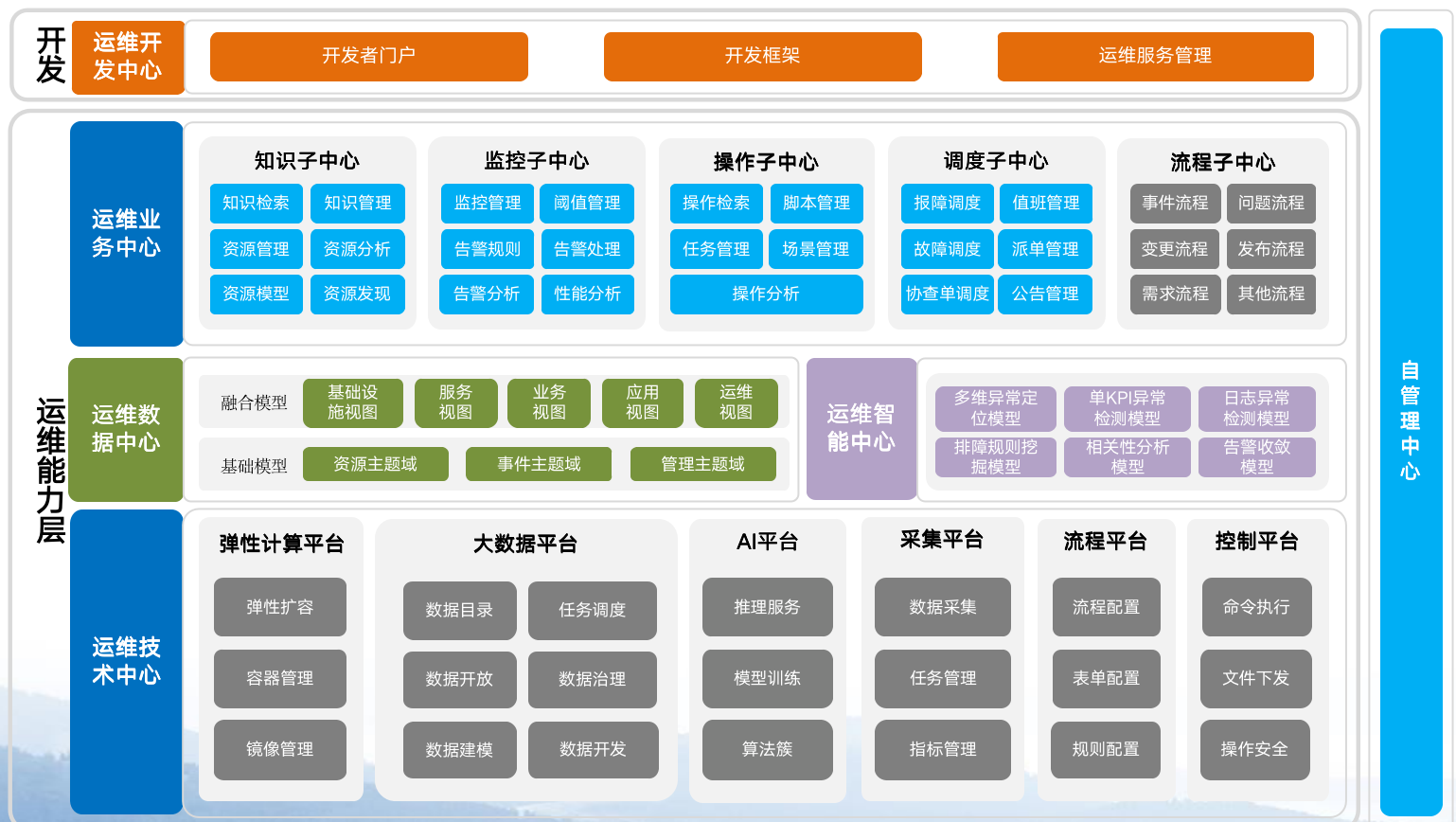

2. 按照结构分层

按照结构分层即按照模块所在的系统域来进行拆分，这种拆分方式比较灵活，有两类比较经典：

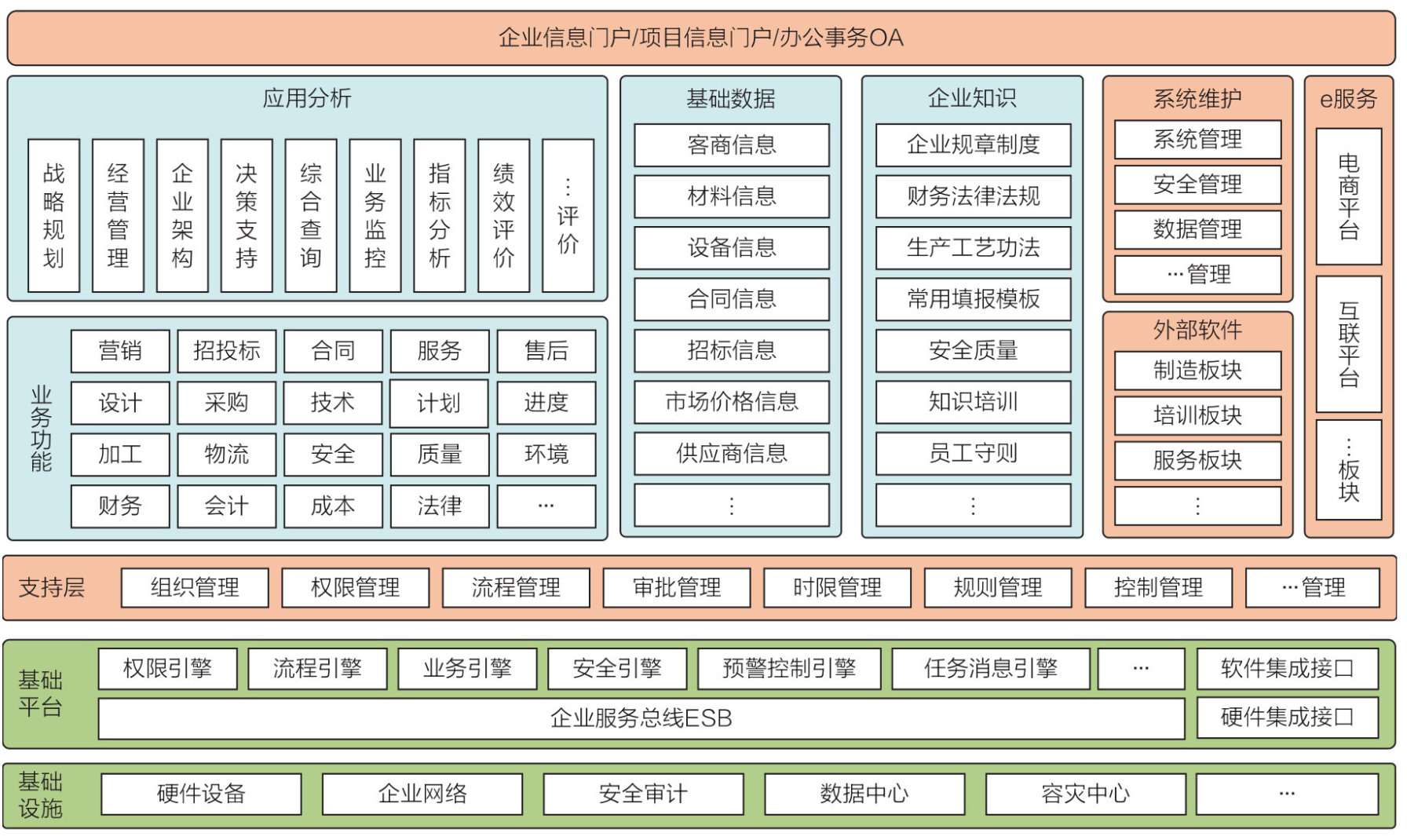

1. 按照业务类型进行拆分：

• 业务层：将客户的业务处理内容置于此。
• 管理层：将客户的管理控制内容置于此。
• 数据层：将系统产生的全部数据置于此。
• 技术层：将系统的技术相关内容置于此。
• 维护层：将系统的运行维护功能置于此。
• ......

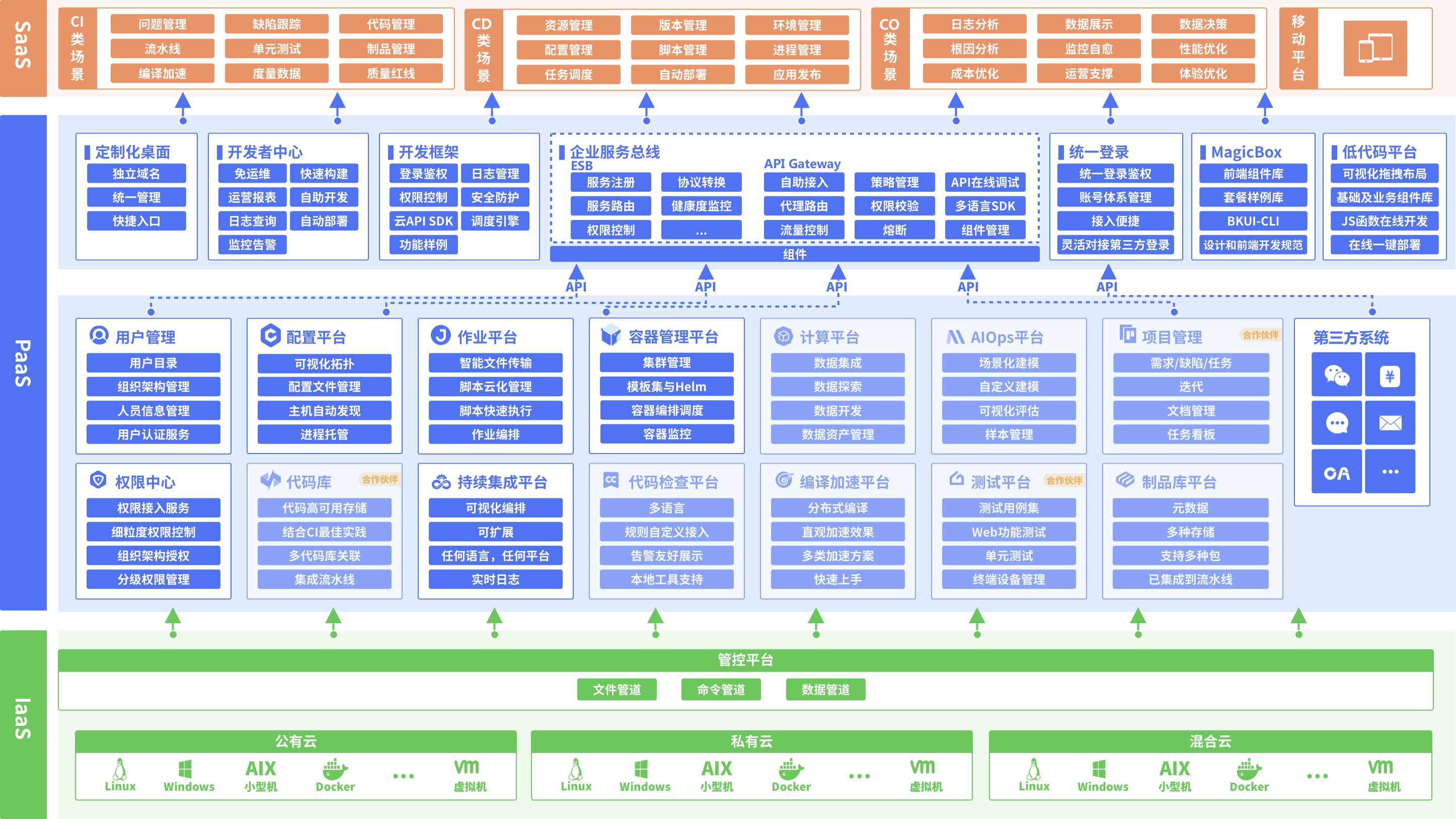

2. 按照云服务类型进行拆分：

• SAAS：软件服务
• PAAS：平台服务
• IAAS：基础设施服务

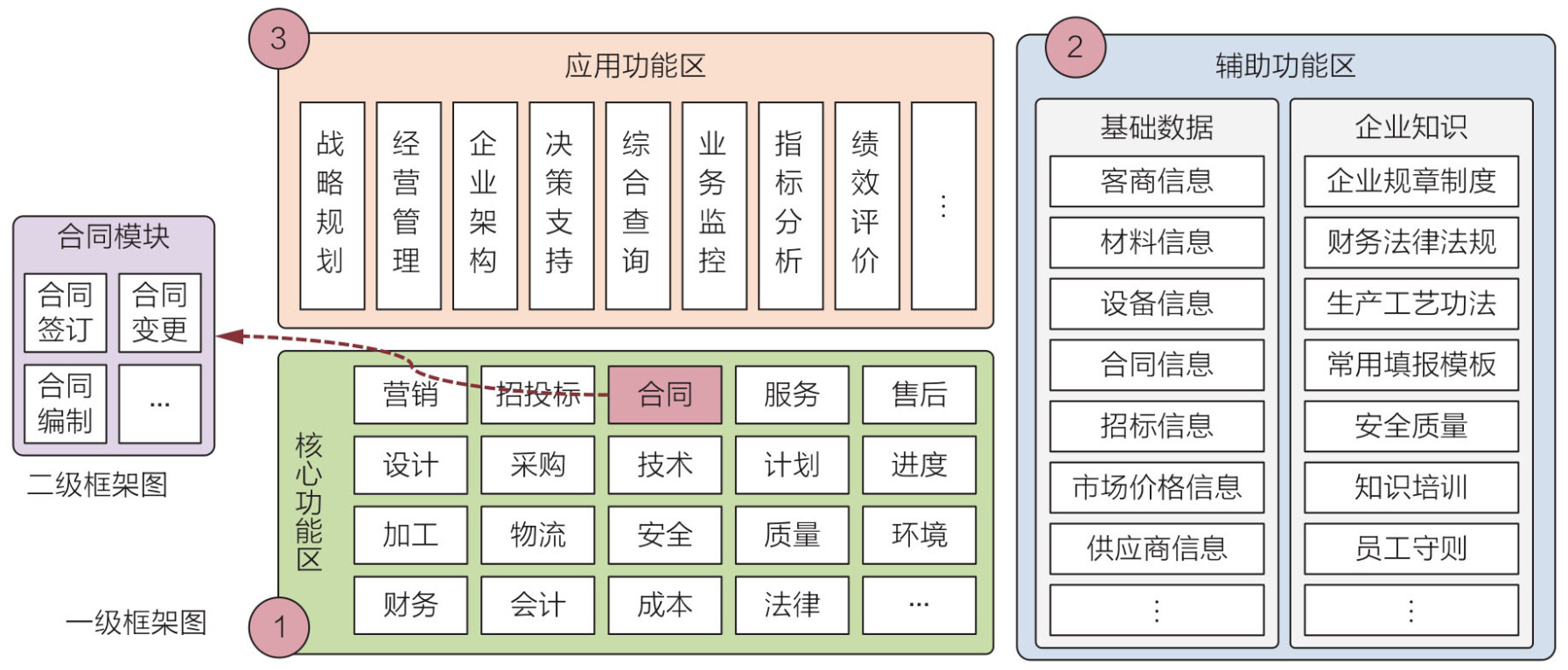

横向分区

横向分区的目的在于将同一层的要素按照优先级进行二次归类，一般可以按照下述三个点进行拆解：

• 核心功能：主要用来处理业务（输入、输出、计算、监控等）。
• 应用功能：对业务功能收集和加工的信息进行查询、分析。
• 辅助功能：为核心功能和应用功能提供支持。

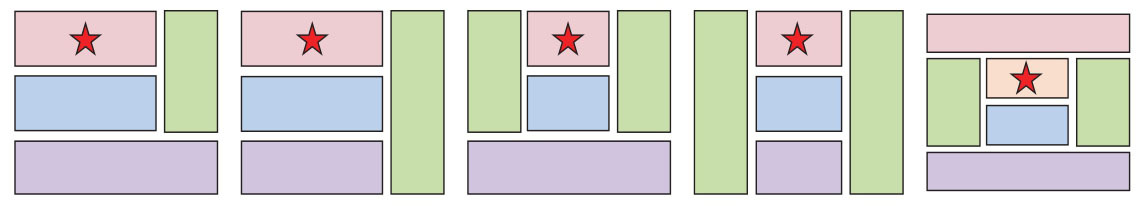

常见布局
